型號 Model | 額定轉矩 (N.m) Rated torque | 額定電流 (A) Current | 滑差功率 (KW) Slip power | 最高轉速 (r/min) Allowable rotational speed

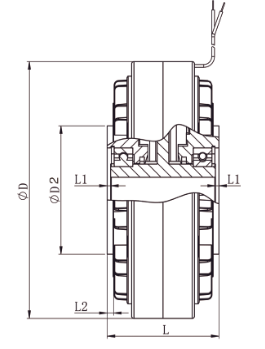

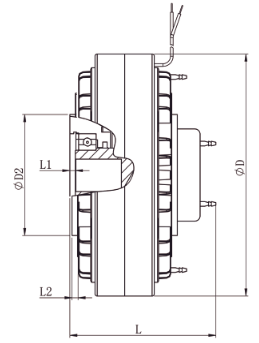

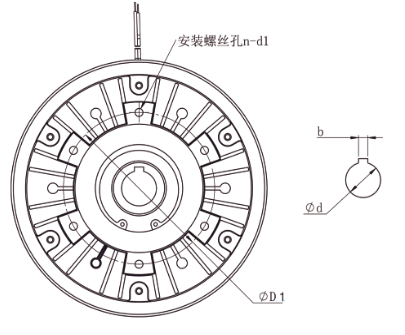

| 外形尺寸 Outline dimension | 軸連接尺寸 Shaft couping size | 止口支撐尺寸 The size of center ring | 冷卻方式 Cooling mode
| ||||||
D | L | d(H7) | b(F8) | L1 | L2 | D1(g7) | D2 | n-d1×深 | ||||||
FZK6 | 6 | 0.5 | 0.06 | 1500 | 126 | 68 | 12 | 4 | 5.5 | 3 | 75 | 42 | 6-M5×8 | 自冷 |
FZK12 | 12 | 0.6 | 0.12 | 1500 | 150 | 70 | 16 | 5 | 6 | 3 | 82 | 65 | 6-M6×10 | |
FZK25 | 25 | 0.8 | 0.2 | 1500 | 175 | 79 | 25 | 8 | 7.5 | 3 | 105 | 90 | 6-M6×10 | 自冷/水冷 |
FZK50 | 50 | 1.0 | 0.3/2 | 1500 | 219 | 96 | 30 | 8 | 8 | 3 | 130 | 110 | 6-M8×10 | |
FZK100Y | 100 | 1.2 | 3 | 1500 | 258 | 118 | 35 | 10 | 9 | 3 | 150 | 120 | 6-M10×12 | 單/雙水冷 |
FZK200Y | 200 | 1.8 | 4 | 1000 | 298 | 132 | 45 | 14 | 11 | 3 | 180 | 150 | 6-M10×16 | |
FZK400Y | 400 | 2.5 | 5 | 1000 | 370 | 156 | 50 | 14 | 13 | 5 | 200 | 160 | 6-M12×20 | |
FZK630Y | 630 | 2.5 | 15 | 750 | 406 | 268 | 50 | 14 | 85 | 6 | 200 | 160 | 6-M12×20 | |
FZK1000Y | 1000 | 2.5 | 20 | 750 | 488 | 311 | 60 | 18 | 85 | 6 | 260 | 185 | 6-M12×25 | |
FZK2000Y | 2000 | 3.0 | 30 | 500 | 596 | 355 | 75 | 20 | 105 | 8 | 300 | 200 | 6-M12×25 | |
FZK5000Y | 5000 | 3.5 | 50 | 400 | 800 | 468 | 90 | 25 | 140 | 8 | 420 | 240 | 6-M16×35 | 雙水冷 |
FZK10000Y | 10000 | 4.0 | 65 | 300 | 1050 | 482 | 120 | 32 | 140 | 10 | 560 | 280 | 6-M16×40 | |
FZK20000Y | 20000 | 5.0 | 90 | 300 | 1110 | 731 | 140 | 36 | 150 | 18 | 560 | 380 | 6-M24×45 | |
FZK型空心軸、止口支撐、自然冷卻磁粉制動1000~1500，冷卻方式為自然冷卻。若需要在FZK上加裝機座，請訂貨時聲明。
（空心軸聯結、止口支撐）磁粉制動器
結構及工作原理
磁粉制動器是由主動轉子（輸入軸）、從動轉子（輸出軸）、含激磁線圈的磁軛組成，三部分相對同心裝配，形成了一個可以相對轉動的整體。
并且FZ-K型磁粉制動器在主動轉子和從動轉子之間的環形空隙內填有高導磁性的合金磁粉，激磁線圈無電流通過時，工作腔中的磁粉呈松散狀態。
在主動轉子所產生的離心力的作用下，磁粉被均勻地甩在主動轉子的內壁上，主、從動轉子之間屋里的相互作用，磁粉離合器處于分離狀態，沒有轉矩的傳遞。
特性：
1.激磁電流與轉矩呈線性關系
2.穩定的滑差轉矩
3.防止由于滑差所致的發熱現象
應用范圍：
由于磁粉制動器具有以上特性，現已廣泛應用于造紙、印刷、塑料、橡膠、紡織、印染、電線電纜、冶金以及其他相關卷取加工行業中收卷和放卷張力的控制
