注：

   為了更好的服務客戶，根據客戶的需要，現我公司動態扭矩傳感器打破以往雙電源供電（±15VDC），客戶也可選擇單電源供電（24VDC),這樣更好的適應了客戶現場環境。
   扭矩傳感器的標準信號輸出是頻率信號，即5-15KHz；為了適應客戶需求，我們開發了全系列信號輸出，無需外置模塊，與原始輸出電路整合設計直接輸出4-20mA、0-20mA、1-5V、0-5V模擬信號，方便客戶采。

一、應用范圍：

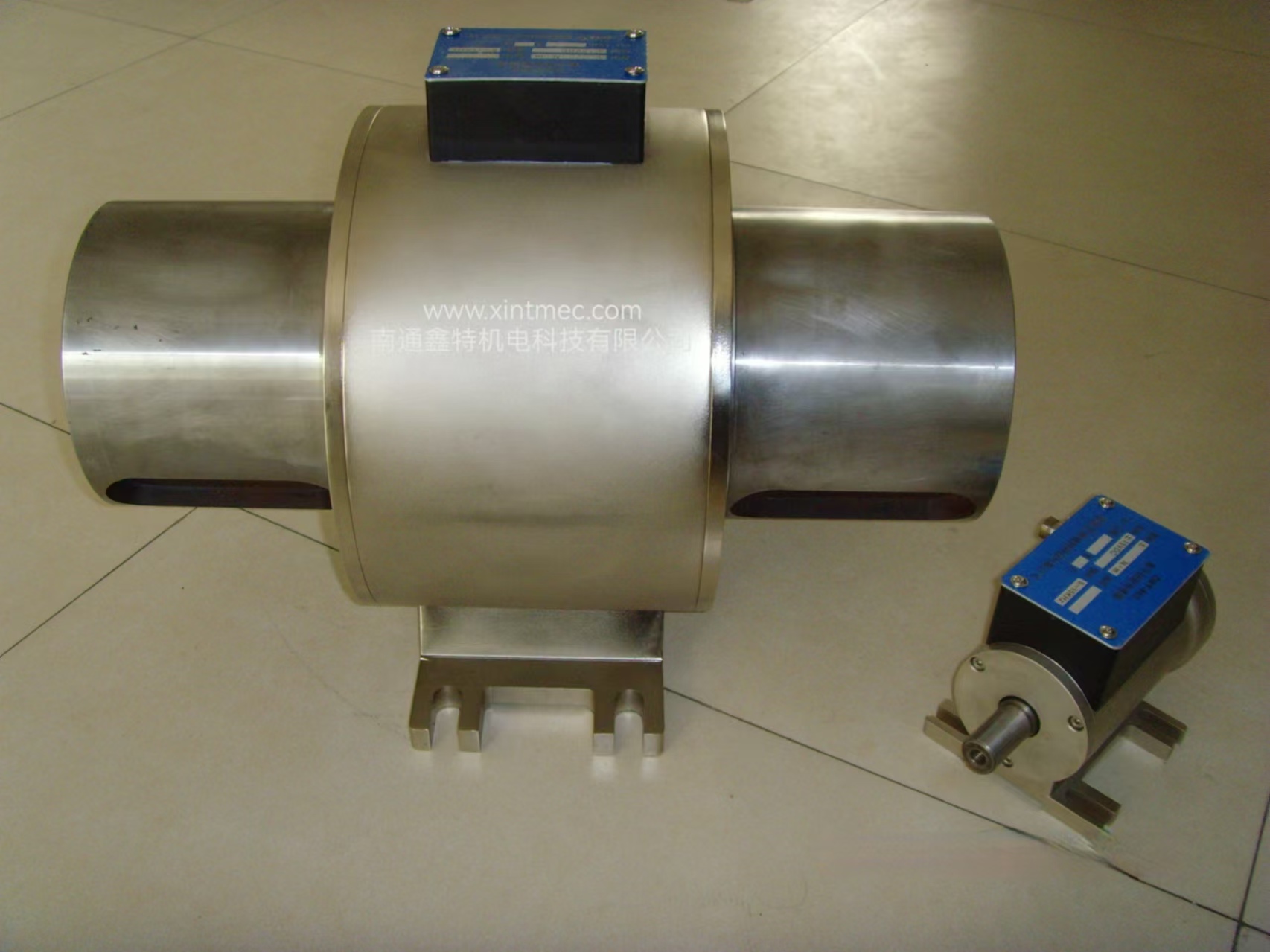

   JXT系列扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量?jī)x器。應用范圍十分廣泛，主要用于：

  1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

  2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

  3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

  4、可用于污水處理系統中的扭矩及功率的檢測；

  5、可用于制造粘度計；

  6、可用于過程工業和流程工業中。

二、基本原理：

   扭矩的測量：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖1所示：

三、產品特點：

  1.信號輸出可任意選擇波形─方波或脈沖波。

  2.檢測精度高、穩定性好、抗干擾性強。

  3.不需反復調零即可；連續測量正反扭矩。

  4.即可測量靜止扭矩，也可測量動態扭矩。

  5.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝。

  6.測量范圍： 0—10000Nm標準可選, 非標準2萬Nm、3萬Nm、5萬Nm、8萬Nm、10萬Nm、15萬Nm、20萬Nm、50萬Nm、100萬Nm、200萬Nm可定制，特殊量程定制。

四、主要功能及性能指標：

五、安裝使用：安裝步驟：
  1.根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ 0.03mm,固定原動機和負載在基準面上。
  2.將聯軸器分別裝入各自軸上。
  3.調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ 0.03mm，固定扭矩傳感器在基準面上。
  4.緊固聯軸器，安裝完成。
六、信號輸出與信號采集：

  1、扭矩信號輸出基本形式：

    ?  方波信號、脈沖信號。

    ?  可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。

  2、扭矩信號處理形式：

    ?  扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。

    ?  扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。

    ?  直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

七、維護與保養：

  1.每隔一年應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。

  2.應儲存在干燥、無腐蝕、室溫為 -20℃——70℃的環境里。

八、注意事項：

  1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。

  2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。

  3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA?  屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。

九、安裝使用：

  1、使用環境：扭矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。

  2、安裝方式：

   (1) 水平安裝:如圖11所示:

   (2) 垂直安裝:圖12所示:

  3、連接方式： 扭矩傳感器與動力設備、負載設備之間的連接

  （1） 彈性柱銷聯軸器連接如圖13所示，此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。

  （2） 剛性聯軸器連接如圖14所示，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。

  4、安裝要求：

  （1） 扭矩傳感器可水平安裝，也可垂直安裝。

  （2） 如圖11、12所示，動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。

  （3） 采用彈性柱銷聯軸器或剛性聯軸器連接。

  （4） 動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。

十.外形尺寸圖(見詳細說明書）

產品特點:
1.信號輸出可任意選擇波形一方波或脈沖波。
2.檢測精度高、穩定性好、抗干擾性強。
3.不需反復調零即可連續測量正反扭矩。
4.即可測量靜止扭矩，也可測量動態扭矩。
5.體積小、重量輕、易于安裝。傳感器可脫離二次儀表獨立使用，只要按插座針號提供 ± 15VDC(200mA)的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。
6.測量范圍：0-500000Nm 標準可選，特殊量程定制。

應用范圍：
1.電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2.風機、水泵、齒輪箱、扭力扳手的扭矩及功率的檢測；
3.鐵路機車、汽車、拖拉機、飛機、船泊、礦山機械中的扭矩及功率的檢測；
4.可用于污水處理系統中的扭矩及功率的檢測；
5.可用于制造粘度計；
6.可用于過程工業和流程工業中； 基本原理： 轉矩的測量：采用應變片電測技術，在彈性軸上組成應變橋，向應變橋提供電源即可測得 該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻 率信號。

工作過程：將專用的扭矩應變片用應變膠粘帖在被測彈性軸上并組成應變橋，向應變橋提供電源即可 測得該彈性軸受扭的電信號。將扭矩傳感器應變信號放大后，經過壓/頻轉換，變成與扭應 變成正比的頻率信號。本系統的能源輸入及信號輸出是由兩組帶間隙的特殊環形變壓器承 擔的，因此實現了無接觸的能源及信號傳遞功能。

向傳感器提供± 15VDC 電源，激磁電路中的晶體振蕩器產生 400Hz 的方波，經過功率放大 器即產生交流激磁功率電源，通過能源環形變壓器 T1 從靜止的初級線圈傳遞至旋轉的次 級線圈，得到的交流電源通過軸上的整流濾波電路得到± 5V 的直流電源，該電源做運算放 大器的工作電源；由基準電源與雙運放組成的高精度穩壓電源產生 ± 4.5V 的精密直流電源， 該電源及作為電橋電源，有座位放大器即 V/F 轉換器的工作電源。 當彈性軸受扭時應變橋檢測得到的 mV 級的應變信號通過儀表放大器放大成 1.5v± 1v 的強 信號，再通過 V/F 轉換器變換成頻率信號，通過信號環形變壓器 T2 從旋轉的初級線圈傳 遞至靜止次級線圈，在經過傳感器外殼上的信號處理電路濾波、整形即可得到與彈性軸承 受的扭矩成正比的頻率信號，該信號為 TTL 電平，即可提供給專用二次儀表或頻率計顯示， 也可直接送計算機處理。

由于該旋轉變壓器動---靜環之間只有零點幾毫米的間隙，加之傳 感器軸上測量部分都密封在金屬外殼之內，形成有效的屏蔽，因此具有很強的抗干擾能力。 傳感器輸出的頻率信號在零點時為 10kHz，正向旋轉滿量程時為 15KHz，反向旋轉滿量程 時為 5KHz，即滿量程變量為 5000 個數/每秒。轉速測量采用光電齒輪或者磁電齒輪的測 量方法，軸沒旋轉一周可生產 60 個脈沖，高速或中速采樣時可以用測頻的方法，低速采 樣時可以用測周期的方法。本傳感器精度可達± 0.2%（F.S）。由于傳感器輸出為頻率信號， 所以無需轉換即可直接送至計算機進行數據處理。
