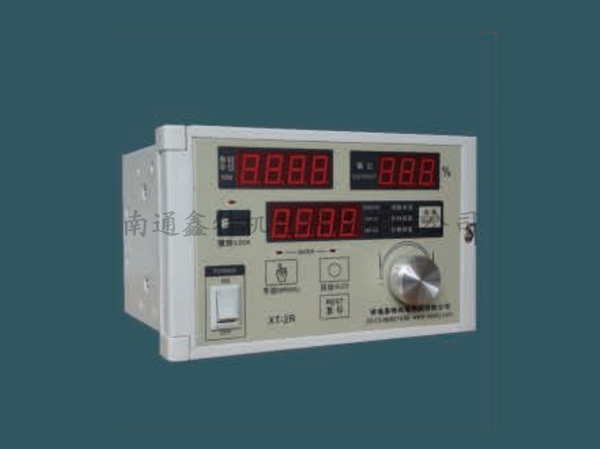

自動張力控制器的調試

1.確保張力傳感器安裝及接線正確,檢査并判斷張力傳感器信號是否 正常。

2.如以上步驟正常，切換到自動控制模式，根據運行情況對PI參數進行調整，確保張力系統平穩運行。

3.確保張力控制器安裝及接線正確后接通電源。

4.通過手動調節、運行對系統進行檢査，確認張力顯示正常，執行機構運轉正常。

5.對張力測量的相關參數進行編程設定。

6.對張力信號的零點及滿量程進行標定，并確認張力顯示正常，如張力顯示不正常則 回到步驟2。

為了進行正確的閉環張力控制，張力顯示必須準確，此時需對張力控制器進行標定，標定好的張力控制器指示的張力值才能達到理想的精度。TC818張力控制器采用兩點線性標定法，標定過程十分簡單。

用萬用表200mV檔測量傳感器輸出信號，傳感器未受力時，大約為OmV;當傳感器受力時，輸出信號將會有變化：力越大信號越大，但不能超過傳感器的輸出信號，LX系列張力傳感器的輸出信號不會超過200mV, CTS/HTS系列張力傳感器的輸出信號 不會超過20mV,否則表明傳感器有故障，需更換、安裝后再標定。

當張力測量正確后，即可進入控制器的自動及手動運行模式調試，先用手動控制模式運行，當手動運行正常，卷料達到合適及穩定的張力時，可切換到自動控制模式運行。

①自動控制:當控制器處于手動控制模式時，按AUT0/MAN鍵，AUT0 指示燈亮，控制器轉入自動控制模式，可旋轉數值設定旋鈕或按遞增鍵/遞減鍵直接修改張力設定值，修改范圍受設定值[18]和設定值[19]的限制。

②手動控制:當控制器處于自動控制模式時，按AUT0/MAN鍵，MANU-AL指示燈亮，控制器轉人手動控制模式，可旋轉數值設定旋鈕或按遞增鍵/遞減鍵直接修改輸出功率值，修改范圍受S大輸出值[20]的限制。

隨著輸出值的修改，張力測量值會有相應的變化，當卷料達到合適及穩定的張力時，可切換到自動控制模式運行。當控制器從手動控制模式切換到自動控制模式時，控制器將此時的測量值設置為設定值，實現無擾切換。

張力設定值是指在控制過程中，卷料所要達到的目標張力。在自動運行狀態時，控制器會根據設定值，測量值和參數比例帶[05],積分時間[06]，靜區[07]進行運算后調節輸出，使實際張力趨近設定值，以達到控制效果。

當張力測量出錯，顯示故障代碼時，手動張力控制器將自動切換到手動控制模式，按AUT0/ MAN鍵也不能切換到自動控制模式?？刂破魈幱谕Ｖ惯\行狀態時，AUTO指示燈閃爍。
